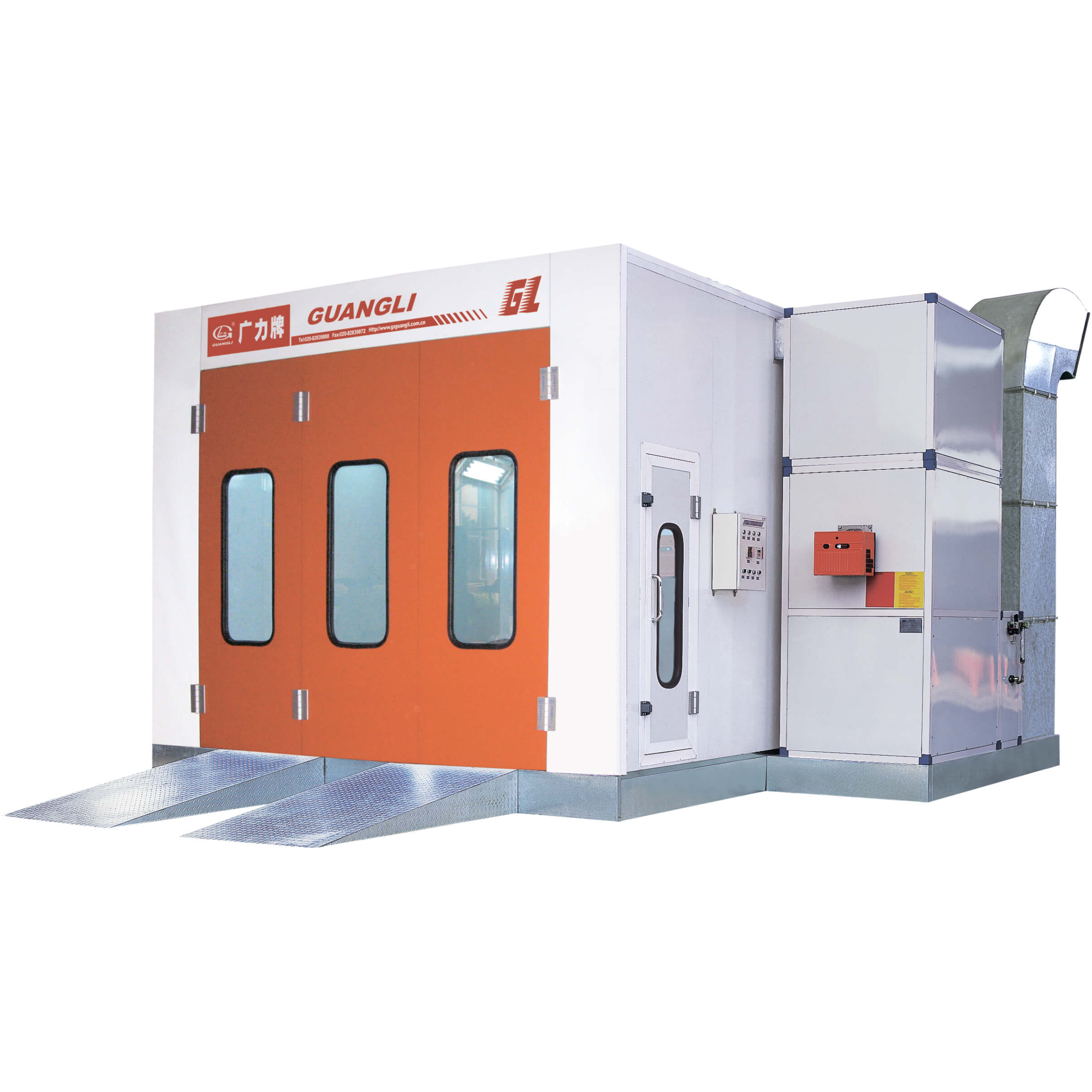

Окрасочно-сушильная камера Guangli GL2 имеет в своей основе металлическое основание высотой 25 см, напольные решётки выдерживает нагрузку до 600 кг на одно колесо. В стандартном исполнении камера Guangli GL2 комплектуется дизельной горелкой из нержавеющей стали Riello 40 G20 итальянского производства, мощность горелки составляет 185 кВт.
Корпус Guangli GL2 собирается из сэндвич-панелей толщиной 50 мм, в качестве наполнителя используется пенополистирол, опционально можно в качестве наполнителя использовать минеральную вату. Фронтальная дверь окрасочно-сушильной камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована пневматическим затвором.
Окрасочно-сушильная камера Guangli GL2 оборудована двумя вентиляторами: приточным и вытяжным (особенность комплектации). Наличие двух вентиляторов позволяет увеличить воздухообмен внутри камеры до 24 000 м³/час. Приточный вентилятор обладает мощностью 5.5 кВт, мощность вытяжного вентилятора составляет 4 кВт. Заслонка, переключающая режимы окраска/сушка, срабатывает автоматически посредством пневматики.
Система фильтров состоит из: потолочного фильтра (степень фильтрации 98%), напольного фильтра (степень фильтрации 95%) и фильтра предварительной очистки (степень фильтрации 80%). Потолочный фильтр окрасочно-сушильной камеры состоит из 4-х фильтров, которые монтируются над несущей рамой, выполненной из стали и покрашенной порошковым покрытием. Напольный фильтр состоит из 2-х частей и одного выпускного фильтра.
Верхнее освещение состоит из 10 плафонов, каждый плафон состоит из 4 ламп по 40 Вт. Блок управления и его компоненты произведены в Китае, они защищены от перегрузки, перегрева и пропадания фазы, мотор с линейным приводом. При истечении заданных значений времени, работа камеры автоматически прекращается. Покраска происходит при постоянной температуре. Питание камеры осуществляется посредством трёхфазной сети напряжением 380 В, мощность установки 9.5 кВт.
| Наименование | Характеристики |
|---|---|
| Стены | Сэндвич-панель, наполненная пенополистиролом |
| Основание | Металлическое основание камеры и группы притока высотой 25 см |
| Наружные размеры | Длина — 7 м, ширина — 5.3 м, высота — 3.5 м |
| Внутренние размеры | Длина — 6.9 м, ширина — 3.9 м, высота — 2.7 м |
| Главная дверь | Трехстворчатая, ширина — 3 м, высота — 2.7 м |
| Аварийная дверь | Ширина — 0.8 м, высота — 2 м, алюминиевый сэндвич |
| Освещение | Верхний уровень — 40 ламп по 36 Вт Нижний уровень — 16 ламп по 18 Вт |
| Воздухообмен | 18000 м3/час Скорость потока воздуха до 0.2 м/с |
| Вентиляционные агрегаты | Вытяжной вентилятор мощностью 5.5 кВт Вытяжной вентилятор мощностью 4 кВт |
| Температурные режимы | Горелка RIELLO G20, тепловая мощность 200 кВт Рециркуляция — 90% теплого воздуха Температура: цикл покраски — 20°С при -3°С, цикл сушки — 60° / 80°С |
| Система фильтров | Фильтр предварительной очистки: степень фильтрации — 80% Потолочный фильтр: степень фильтрации — 98% Напольный фильтр: степень фильтрации — 95% |
| Решетки напольные | Две полосы решеток, нагрузка — 600 кг на колесо |
| Питание | Электрическая трехфазная сеть напряжением 380 В, 11 кВт — 26 А |
