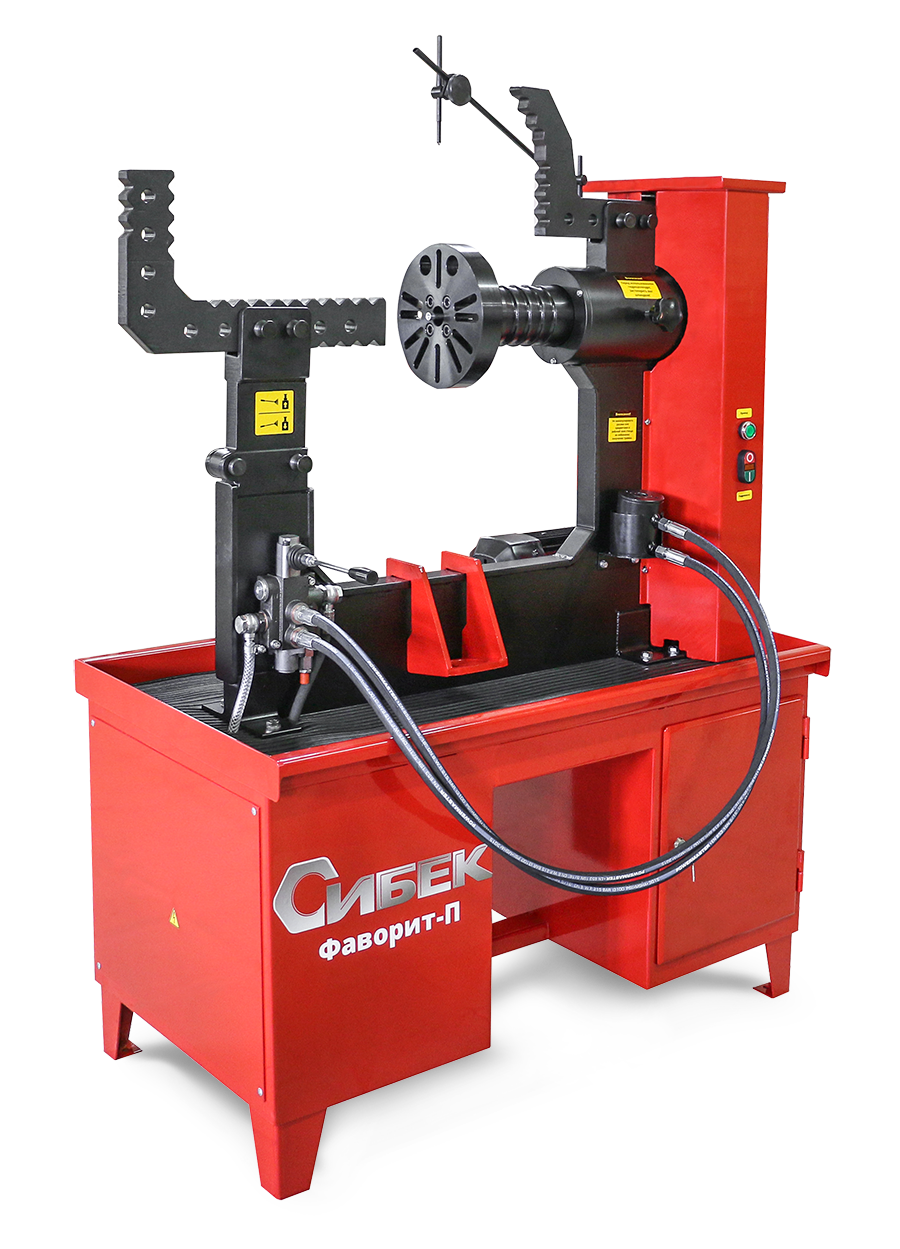

Стенд для правки дисков «Фаворит-П» предназначен для правки литых и кованых легкосплавных дисков от 10 до 24 дюймов включительно (до 24-х дюймов - используя мобильный кронштейн). Вал изготовлен из инструментальной стали 50Х с повышенной износостойкостью и прочностью. Добавлен электрический привод вращения шпинделя, предназначенный для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-П» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода «Фаворита-П». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.

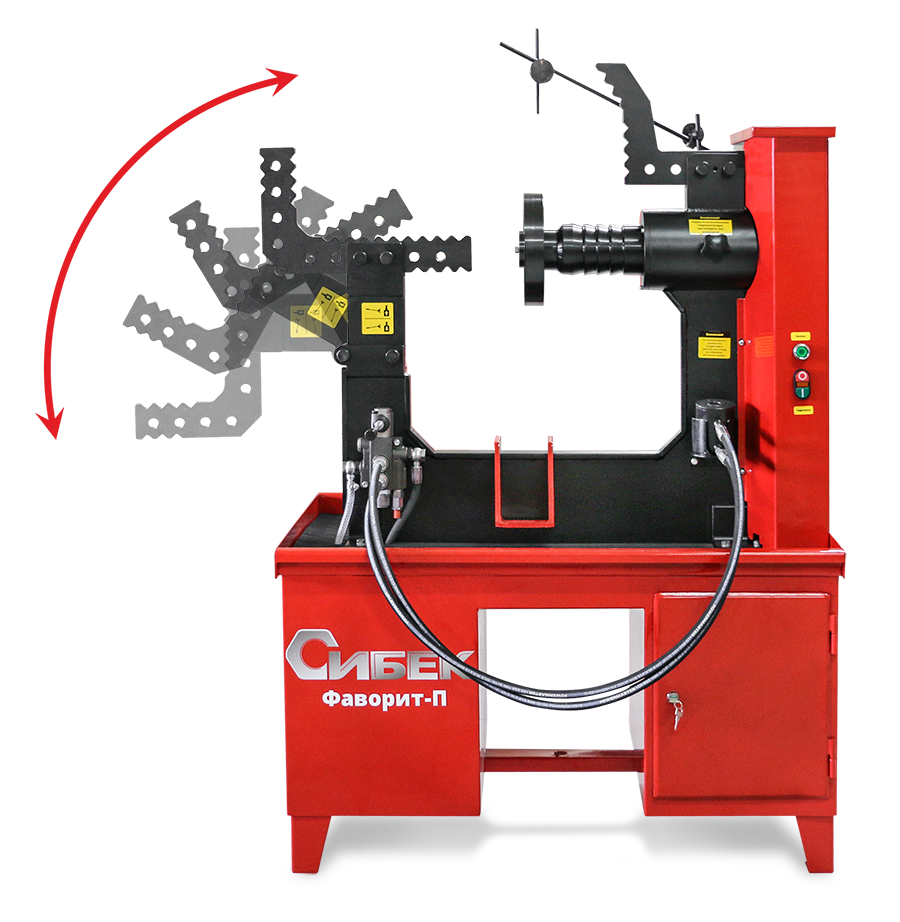

«Фаворит-П» также имеет дополнительную опцию – усиленную поворотную скобу, которая облегчает установку ремонтируемого диска на планшайбу. Для установки диска часть скобы отводится в нерабочее положение, затем диск устанавливается на планшайбу, скоба возвращается в рабочее положение и фиксируется. Опция особенно удобна при работе с большими и широкими дисками. Конструкция прошла тестирование в собственных шиноремонтных мастерских и получила одобрение пользователей.
Характеристики
| Размер ремонтируемых дисков, диаметр посадочной полки в дюймах | 10-24 |
| Напряжение питания**, В | 3ф. 380±10% |
| Потребляемая мощность**, кВт | 1,1 |
| Рабочее давление в гидросистеме, бар | 140-155 |
| Максимальное выходное давление гидронасоса, кгс/см.кв. | 250 |
| Производительность гидронасоса, л/мин | 1,35 |
| Рабочий ход штока гидроцилиндра, мм | 30 |
| Максимальное усилие, развиваемое рабочим цилиндром, Н | 50000 |
| Габаритные размеры, мм | 890х610х1270 (1420)* |
| Объём упаковки, м куб. | 1,06 |
| Вес, кг, не более | 245 |
| Степень защиты оболочки, | IPX0 |
| Класс защиты от поражения электрическим током, | I |
| Число оборотов шпинделя, об/мин | 120 |
| Наличие привода | + |
| Наличие откидного кронштейна | + |
| Наличие токарного суппорта | — |
| * - размер в скобках, упор в верхнем положении | |
| ** - в зависимости от исполнения |
Купить «Стенд для правки литых дисков Фаворит-П» вы можете по выгодной цене – 192 000 руб. В нашем интернет-магазине вы найдете широкий ассортимент товаров относящихся к разделу «Станки для правки дисков (дископрав)».
