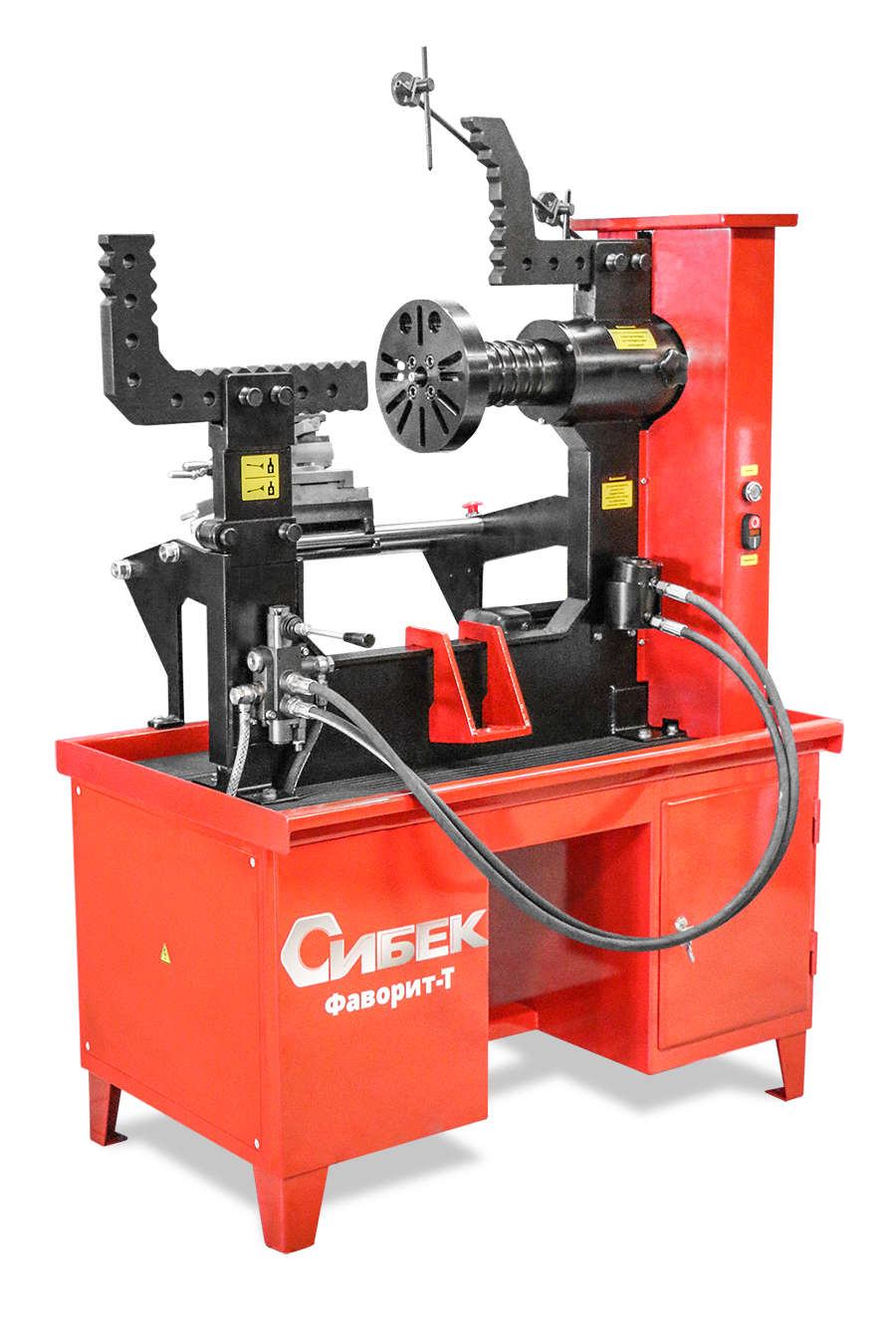

Стенд «Фаворит-Т» с токарным модулем предназначен для правки литых и кованых дисков, диаметром от 10 до 24 дюймов включительно (до 24-х дюймов - используя мобильный кронштейн). Вал изготовлен из инструментальной стали 50Х с повышенной износостойкостью и прочностью.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-Т» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. «Фаворит-Т» комплектуется сменными рихтующими насадками и рабочими штоками, предназначенными для исправления повреждений различного вида. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления.
«Фаворит-Т» имеет две рабочие зоны:
- зона правки - в этой зоне производится основная работа по ремонту повреждений диска.

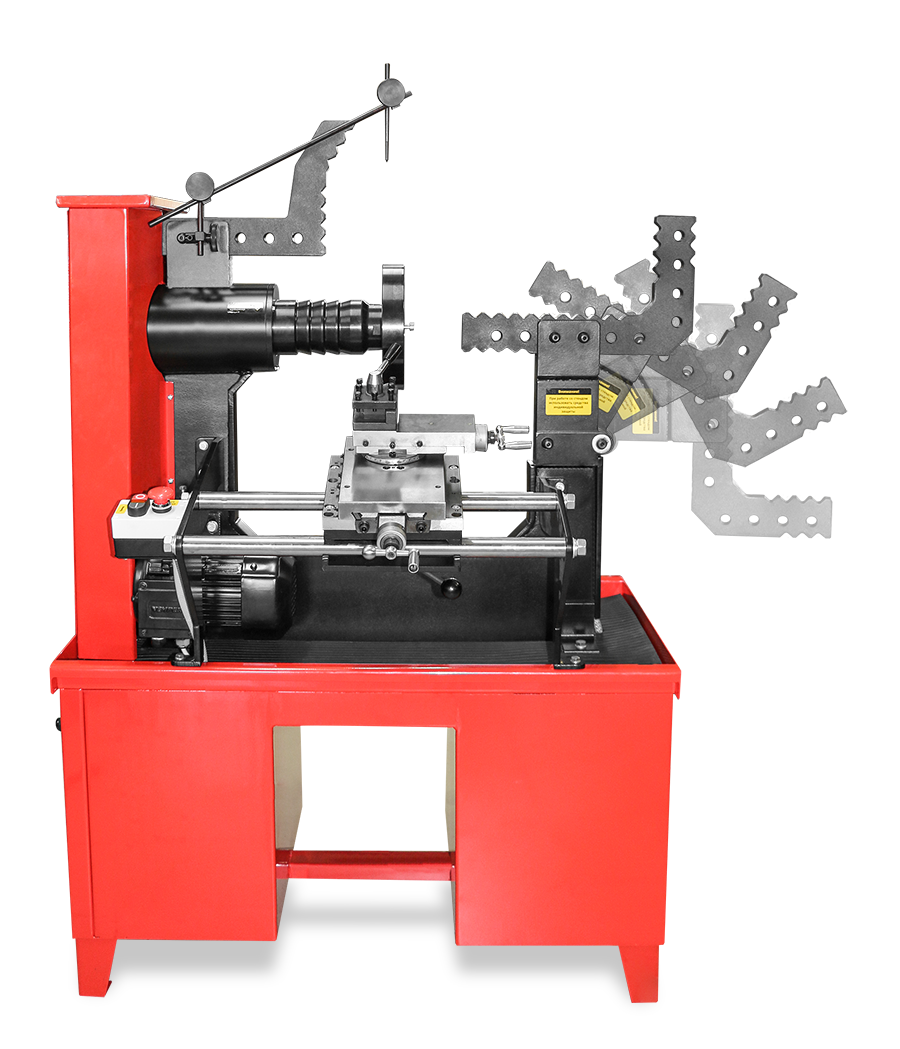

- зона финишной обработки - токарный модуль, предназначен для устранения мелких дефектов диска, образующихся в процессе основных ремонтных работ.
Со стороны зоны правки дисков имеется кнопка кратковременного включения привода, предназначенная для диагностики ремонтируемого диска.
На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для определения места ремонта, особенно в заключительной стадии. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрено наличие эргономичной инструментальной тумбы. Надежность конструкции, простота и удобство в эксплуатации стенда «Фаворит-Т» позволяют данной модели справиться с различными видами повреждений.
Характеристики
| Размер ремонтируемых дисков, диаметр посадочной полки в дюймах | 10-24 |
| Напряжение питания**, В | 3ф. 380±10% |
| Потребляемая мощность**, кВт | 1,1 |
| Рабочее давление в гидросистеме, бар | 140-155 |
| Максимальное выходное давление гидронасоса, кгс/см.кв. | 250 |
| Производительность гидронасоса, л/мин | 1,35 |
| Рабочий ход штока гидроцилиндра, мм | 30 |
| Максимальное усилие, развиваемое рабочим цилиндром, Н | 50000 |
| Габаритные размеры, мм | 890х885х1270 (1420)* |
| Объём упаковки, м куб. | 1,06 |
| Вес, кг, не более | 285 |
| Степень защиты оболочки, | IPXO |
| Класс защиты от поражения электрическим током, | I |
| Число оборотов шпинделя, об/мин | 120 |
| Наличие привода | + |
| Наличие откидного кронштейна | + |
| Наличие токарного суппорта | + |
| * - размер в скобках, упор в верхнем положении | |
| ** - в зависимости от исполнения |
